T-7C

高速鉆銑加工中心
適用于新能源、3C、通訊等行業精密零件加工,適用范圍更廣

技術參數

名稱 項目 單位 規格
行程 X軸行程 mm 700
Y軸行程 mm 400
Z軸行程 mm 350
主軸鼻端到工作臺的距離 mm 150 - 500
主軸中心至Z軸護罩距離 mm 411
工作臺 工作臺的尺寸 mm 850 x400
T形槽(尺寸×槽數×間距) mm 14 x3x125
工作臺最大載重 kg 350
主軸 轉速 rpm 20000
主軸錐度 # BT30
傳動方式 # 直結式
進給 三軸切削進給 mm/min 1 - 10000
三軸快速進給 m/min 48/48/48
精度 定位精度 mm 0.007 / 0.005/0.005
重復定位精度 mm 0.004 / 0.003/0.003
換刀系統 刀具數 pcs 21
刀具最大重量 kg 3
刀具最大長度 mm 250
刀具直徑(滿刀/鄰空刀) mm 100/140
刀庫形式 # 夾臂式(伺服)
數控系統 控制系統 # FANUC 0I-MF
主軸電機功率 kw 3.7/9
三軸電機功率 kw 2.5/2.5/2.7
其他 所需空氣壓力 kgf/cm3 ≥6
電力需求 KVA 15
外形尺寸(長x寬x高) mm 1890x2573x2442

加工應用

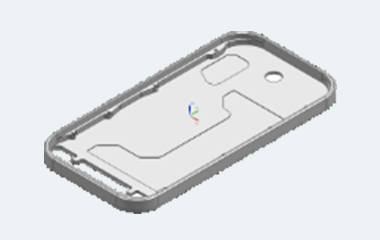

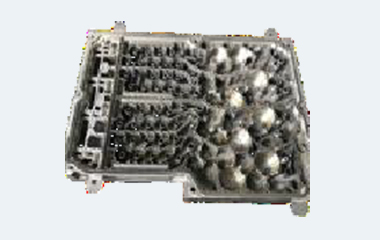

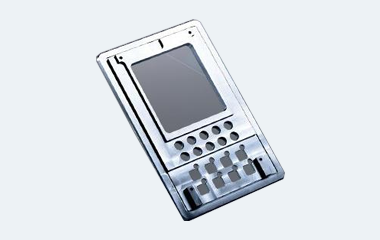

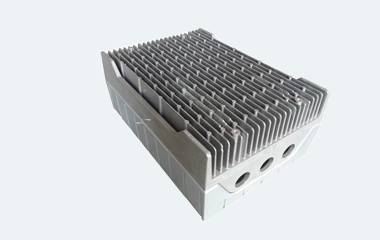

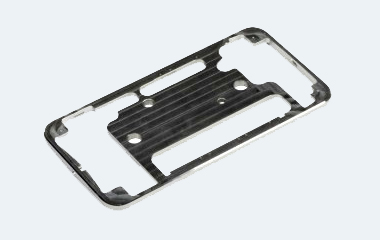

適合于3C結構件、無人機零部件、非標自動化零部件、手板、新能源電控箱體、散熱器等
  • 01

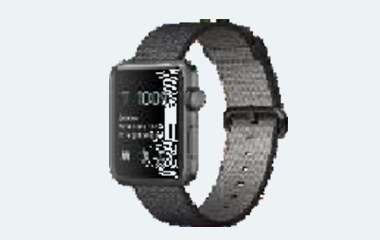

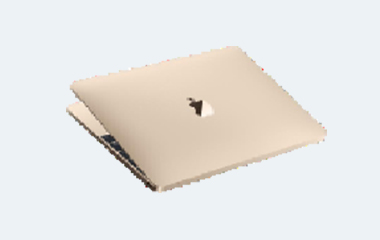

    3C行業
  • 02
    5G通訊行業
