T-13

高速鉆銑加工中心
適用于新能源、通訊等行業高速高精加工

技術參數

名稱 項目 單位 規格
行程 X軸行程 mm 1300
Y軸行程 mm 500
Z軸行程 mm 300
主軸鼻端到工作臺的距離 mm 150 - 450
主軸中心至Z軸護罩距離 mm 540
工作臺 工作臺的尺寸 mm 1400 x500
T形槽(尺寸×槽數×間距) mm 14 x5 x80
工作臺最大載重 kg 450
主軸 轉速 rpm 20000
主軸錐度 # BT30
傳動方式 # 直結式
進給 三軸切削進給 mm/min 1 - 10000
三軸快速進給 m/min 48/48/48
精度 定位精度 mm 0.010 / 0.005/0.005
重復定位精度 mm 0.006 / 0.003/0.003
換刀系統 刀具數 pcs 21
刀具最大重量 kg 3
刀具最大長度 mm 250
刀具直徑(滿刀/鄰空刀) mm 100/140
刀庫形式 # 夾臂式(伺服)
數控系統 控制系統 # FANUC 0I-MF
主軸電機功率 kw 3.7/13
三軸電機功率 kw 3.0/3.0/3.0
其他 所需空氣壓力 kgf/cm3 ≥6
電力需求 KVA 20
外形尺寸(長x寬x高) mm 3120x2860x2670

加工應用

應對每一個高科技行業的挑戰,X軸加大行程,滿足客戶大工件的高速高精加工,游刃有余
  • 01

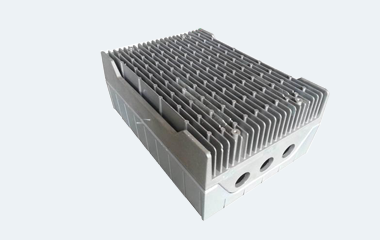

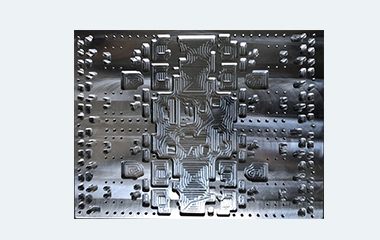

    新能源汽車行業
  • 02

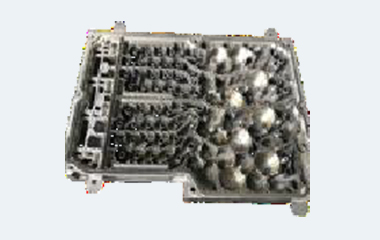

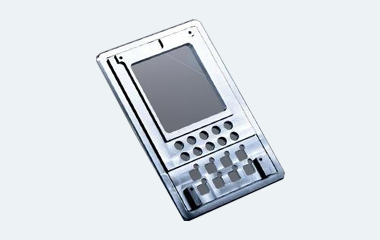

    通訊行業
