定梁定柱式龍門
定梁定柱式龍門

LM-32系列

龍門加工中心
適用于汽車、航空航天、工程機械等行業大中型鑄件及結構件加工

技術參數

名稱
項目
單位
LM-6232
LM-8532
加工范圍
X軸行程
mm
6200
8500
Y軸行程
mm
3850
3850
Z軸行程
mm
1300
1300
雙立柱間距(門寬)
mm
3200
3200
主軸鼻端至工作臺面距離
mm
300-1600
300-1600
工作臺
工作臺尺寸
mm
6000×2500
8000×2500
工作臺最大載重
T
28
35
主軸
傳動方式
#
直結+齒輪箱
直結+齒輪箱
主軸錐孔
#
BT-50Φ190(長鼻)
BT-50Φ190(長鼻)
主軸最高轉速
rpm
6000
6000
主軸最大輸出扭矩
Nm
770/1089
770/1089
主軸功率
kW
22/26
22/26
進給系統
三軸快速進給
m/min
10/12/12
10/12/12
三軸切削進給
mm/min
1-8000
1-8000
馬達功率
kW
6/7/7
9/7/7
精度
定位精度
mm
0.035/0.025/0.015
0.062/0.028/0.015
重復定位精度
mm
0.025/0.020/0.010
0.030/0.020/0.015
其他
電力需求
KVA
60
60
空壓規格
bar
6.5
7.5
機臺重量
T
58
78

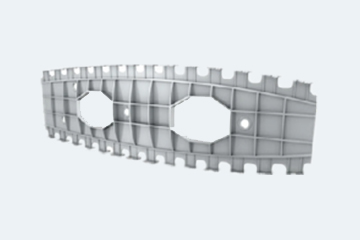

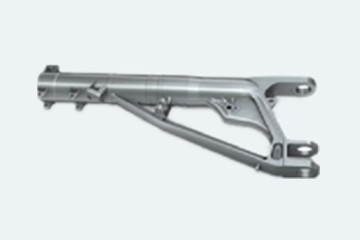

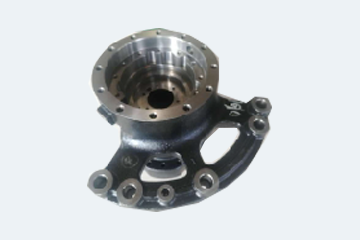

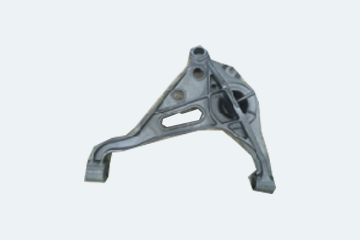

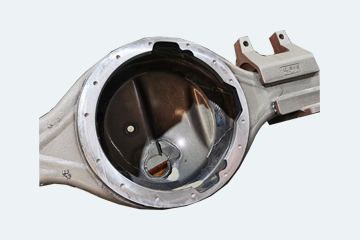

加工應用

適合各種大中型鑄件,結構件,重切削性能突出,廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域
  • 01
    新能源汽車產業
  • 02
    工程機械行業

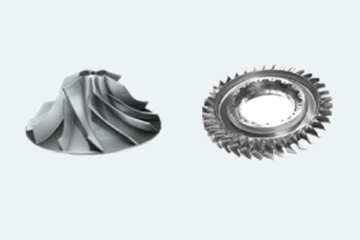

  • 03
    航空航天行業
