JVH-500

臥式加工中心
適用于汽車、航空航天、工程機械等行業各種箱體類零件的粗、精加工

產品特點

名稱
項目
單位
規格
行程
X軸行程
mm
1100
Y軸行程
mm
610
Z軸行程
mm
650
主軸鼻端到工作臺中心的距離
mm
185-835
主軸中心至工作臺面距離
mm
50-660
工作臺面至地面高度
mm
1223
工作臺
工作臺的尺寸
mm
500x500
最大工件尺寸(直徑×高度)
mm
Φ500×610
最大負荷
kg
750
分割角度
#
0.001°
主軸
轉速
rpm
12000
主軸錐度
#
BT40
主軸軸承直徑
#
HS7014E×2;HS7012E×2
進給
三軸切削進給
mm/min
1-10000
三軸軌道
#
滾珠型線性滑軌
三軸快速移動率
m/min
36
換刀系統
刀具數
pcs
24
刀具選擇
#
刀臂式扣刀
相鄰最大刀徑長度
mm
φ78×300
刀具最大重量
kg
5
刀柄規格
#
BT-40
驅動馬達
主軸馬達
W
11/15
三軸伺服馬達
kw
3.0(Y軸附剎車)
旋轉臺伺服馬達
kw
3
切削水馬達
W
1000
輸送機馬達
HP
/
其他
外形尺寸(長x寬x高)
mm
3350×3350×2900

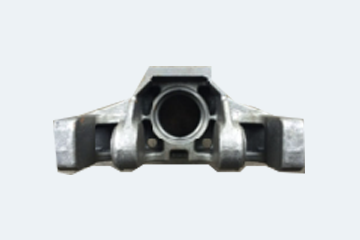

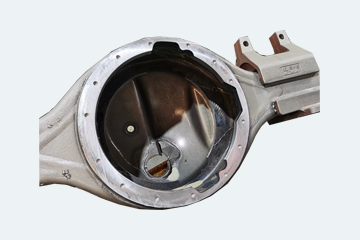

加工應用

適用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域
  • 01

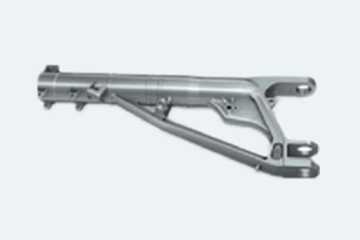

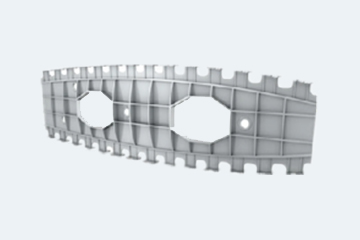

    航空航天行業
  • 02

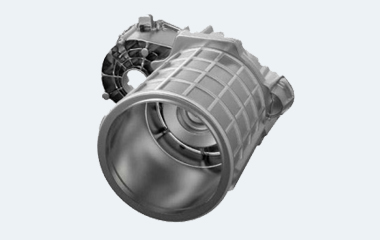

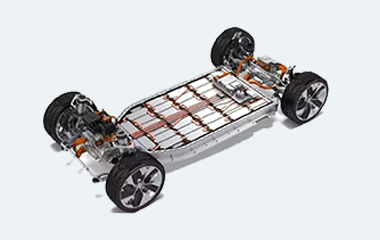

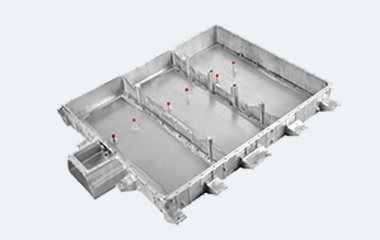

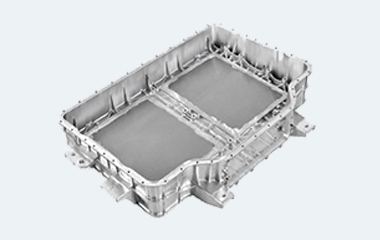

    新能源車行業
  • 03
    工程機械行業
