高速龍門
高速龍門

DLM-3020

龍門加工中心
適用于航空航天、新能源車等行業鋁合金結構件加工

技術參數

名稱
項目
單位
DLM-3020
加工范圍
工作臺尺寸
mm
3000×2000
工作臺T形槽(尺寸×數量×間距)
mm
18×12×250
工作臺最大承重(T)
T
2(T/m2)
龍門兩立柱間距
mm
2000
行程
X軸/Y軸/Z軸
mm
3000+265(換刀)×2000×600
主軸端面至工作臺距離
mm
100~700
主軸
主軸錐孔
#
BBT40
主軸最高轉速
rpm
15000
主軸最大輸出扭矩
Nm
30.7/46
主軸額定功率
kW
20/30
快速進給
XYZ軸快速位移
m/min
30/40/24
進給速度
mm/min
1~8000
A/C軸
最大轉速A/C
rpm
60/60
額定扭矩A/C
Nm
200/200
精度
定位精度
mm
0.025/0.015/0.01
重復定位精度
mm
0.020/0.010/0.008
其他
機床電源總?cè)萘?/div>
KVA
45
氣壓
/
6.5
機床重量
T
17
機床外形尺寸 (長x寬x高)
mm
6500×3800×3300

加工應用

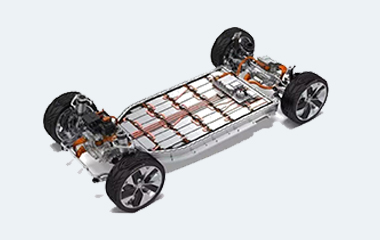

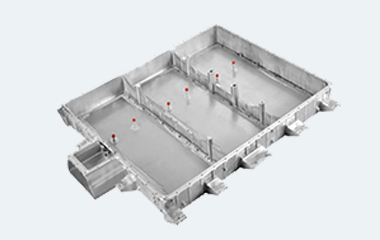

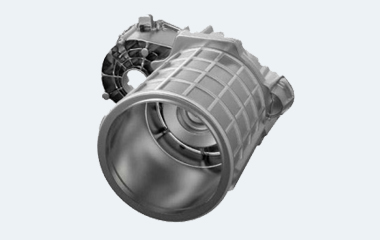

主要用于新能源車行業,電池托盤等鋁合計結構件加工;也可用于航空航天,或其他行業的大型鋁合計結構件加工
  • 01
    航空航天行業
  • 02
    新能源汽車行業
