車銑復合
車銑復合

HQT08-580MU

數控車床
適用于各行業車削和銑削類高精高效復雜異性零件的一次性加工

技術參數

名稱
項目
單位
HQT08-580MU
HQT12-680MU
行程
X 軸行程
mm
225
270
Z 軸行程
mm
450
773
加工范圍
最大回轉直徑
mm
Φ580
Φ720
最大加工直徑
mm
Φ350
Φ420
主軸通孔直徑
mm
Φ62
Φ91
最大棒料通過直徑
mm
Φ51
Φ74
主軸
轉速
rpm
4500
4000
主軸端部形式
KAS
A2-6
A2-8
卡盤尺寸
inch
8"中空卡盤
12"中空卡盤
進給
X 軸快移速度
mm/min
30
30
Z 軸快移速度
m/min
36
30
刀塔
刀具總數
pcs
12
12
分度時間
sec
0.29
0.29
外徑刀桿高度
mm
25×25
25×25
內徑刀桿最大直徑
mm
Φ40
Φ40
電機
控制系統
#
西門子828D
西門子828D
主軸電機
KW
17.2
26.5
進給伺服電機X/Z
KW
2.2/2.2
3.55/2.9
其他
水箱容量
L
120
300
電力需求
KVA
30
54
凈重
kg
4550
5900
外形尺寸(長x寬x高)
mm
3735x2715x1815
4900x2000x2020
特別說明
* 豐富的選配項,提供定制化服務

加工應用

應用在汽車、工程機械、航天航空、模具、智能制造自動化行業等車削和銑削類高精度復雜零件的一次性加工

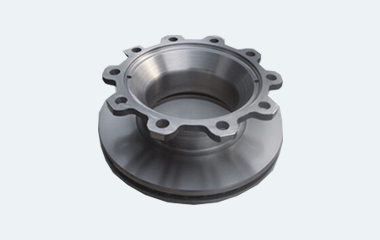

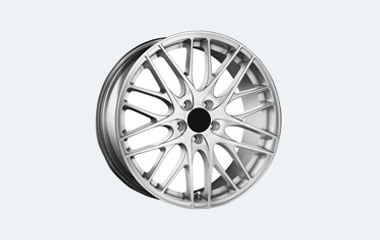

  • 01
    汽車零部件

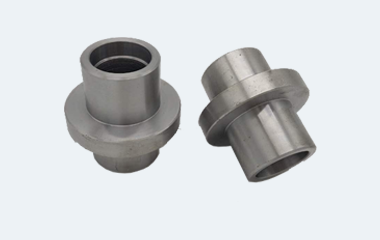

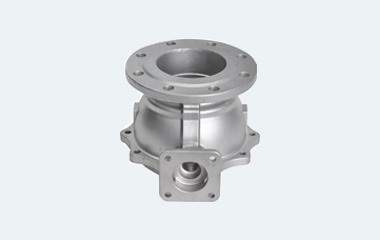

  • 02
    閥門軸承類

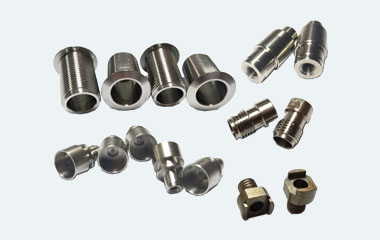

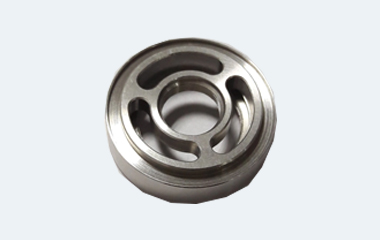

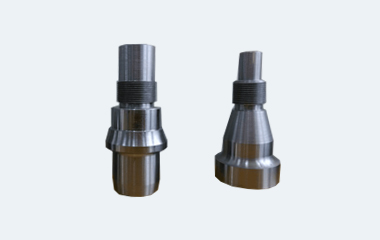

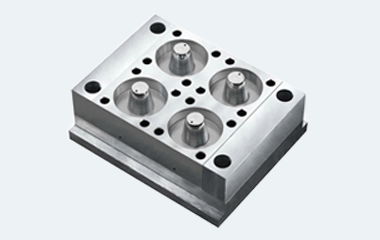

  • 03
    各類零部件加工
