V系列
V-1585
立式加工中心

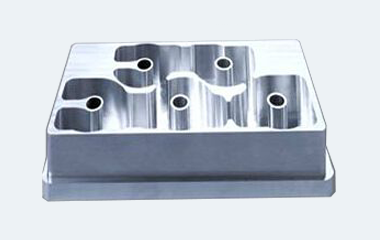

輕型壓鑄鋁行業加工，適合加工盤、套、板類零件
技術參數
名稱
項目
單位
規格
行程
X 軸行程
mm
1500
Y 軸行程
mm
850
Z 軸行程
mm
700
主軸鼻端到工作臺的距離
mm
130-830
主軸中心至Z軸護罩距離
mm
870
工作臺
工作臺的尺寸
mm
1600x850
T形槽(尺寸×槽數×間距)
mm
18x7x125
工作臺最大載重
kg
850
主軸
轉速
rpm
12000
主軸錐度
#
BBT40
傳動方式
#
直結式
進給
三軸切削進給
mm/min
1-10000
三軸快速進給
m/min
30/30/30
精度
定位精度
mm
0.01/0.008/0.007
重復定位精度
mm
0.006/0.005/0.004
換刀系統
刀具數
pcs
24
刀具最大重量
kg
8
刀具最大長度
mm
300
刀具直徑（滿刀/鄰空刀）
mm
80/150
刀庫形式
#
圓盤式
數控系統
控制系統
#
FANUC 0I-MF
主軸電機功率
kw
11/18.5
三軸電機功率
kw
3.0/3.0/3.0
其他
所需氣壓
kgf/cm3
≥6
電力需求
KVA
25
外形尺寸（長x寬x高）
mm
4600×3150×3200
加工應用
輕型壓鑄鋁行業加工，適合加工盤、套、板類零件
-
01新能源汽車產業
-
02機械加工行業
